Les caractéristiques des lignes haute tension
Les lignes haute tension sont des infrastructures essentielles dans le transport de l’énergie électrique sur de longues distances. Elles permettent de véhiculer l’électricité depuis les centrales de production jusqu’aux postes de transformation et de distribution, avec des tensions allant de 60 000 à 400 000 volts. L’une des principales contraintes de ces lignes est de limiter les pertes d’énergie, en particulier celles causées par les chutes de tension et les phénomènes tels que l’effet Joule.
Pour assurer un transport d’énergie efficace et sûr, il est crucial de bien sélectionner et mettre en œuvre les éléments constitutifs des lignes aériennes, tels que les conducteurs (fils électriques), les supports (pylônes) et les isolateurs haute tension. Ces derniers sont des dispositifs indispensables pour garantir l’isolation électrique entre les fils sous tension et la terre, ainsi que pour supporter la charge mécanique des conducteurs.

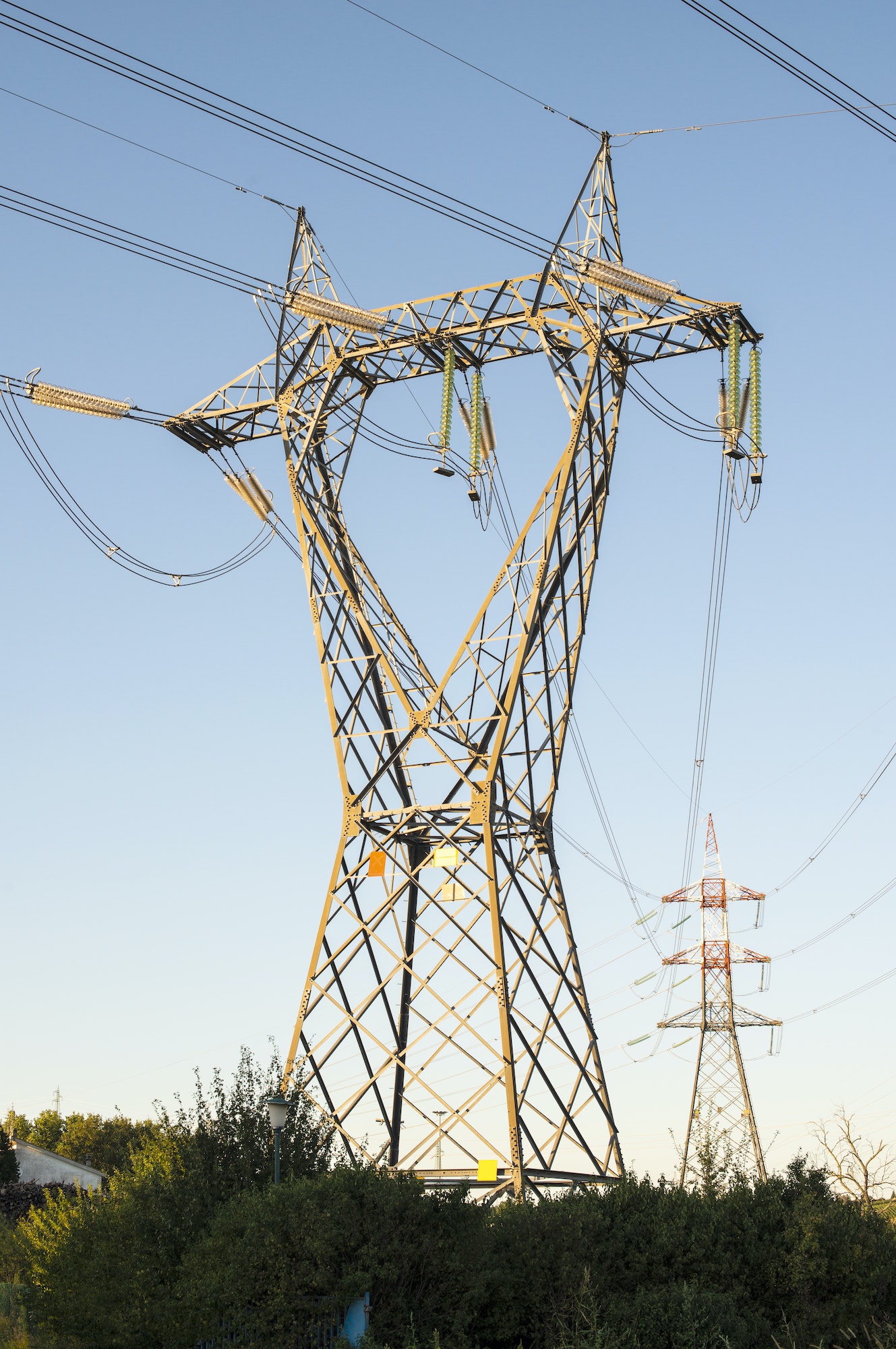

isolateurs lignes haute tensions
Les différents types d’isolateurs haute tension
Il existe plusieurs catégories d’isolateurs haute tension, chacune ayant des spécificités et des domaines d’application particuliers. Les principaux types d’isolateurs sont les suivants :
Isolateurs en verre
Les isolateurs verre sont très répandus dans les réseaux électriques aériens, notamment en raison de leur résistance mécanique et de leur transparence à la lumière, qui permet un contrôle visuel rapide de leur état. Ils sont généralement constitués d’une ou plusieurs pièces de verre moulé, assemblées par collage ou par sertissage. Leur forme est conçue pour optimiser la répartition des contraintes électriques et mécaniques, minimisant ainsi les risques de claquage ou de rupture.
Isolateurs en porcelaine
Les isolateurs en porcelaine sont également couramment utilisés pour les lignes haute tension. Ils offrent une bonne résistance mécanique et une excellente stabilité chimique, résistant à la corrosion et aux agents atmosphériques. De plus, leur surface lisse limite l’adhérence de la poussière et de la glace, ce qui réduit les risques de perte d’isolation. Les isolateurs en porcelaine sont généralement constitués d’une ou plusieurs pièces en céramique, assemblées à l’aide de ciments spécifiques.
Isolateurs composites
Les isolateurs composites sont une alternative plus récente aux isolateurs en verre et en porcelaine. Ils sont constitués d’une âme en résine renforcée par des fibres de verre, recouverte d’un revêtement en élastomère (généralement en silicone). Leur légèreté et leur résistance à la corrosion en font des candidats intéressants pour les applications en milieu marin ou industriel. De plus, leur capacité à amortir les vibrations et les chocs mécaniques peut contribuer à prolonger la durée de vie des lignes électriques.
Les critères de choix des isolateurs haute tension
Le choix des isolateurs haute tension dans un projet de ligne électrique doit prendre en compte plusieurs critères, parmi lesquels :
- Les tensions nominales des lignes : les isolateurs doivent être dimensionnés pour résister aux tensions maximales auxquelles ils seront soumis, afin d’éviter les défaillances dues à un claquage électrique.
- Les charges mécaniques exercées par les conducteurs : les isolateurs doivent être capables de supporter les efforts de traction, de torsion et de flexion liés au poids des fils électriques, aux effets du vent et aux variations de température.
- Les conditions environnementales : l’humidité, la pollution, la salinité, la glace et d’autres facteurs peuvent influencer le comportement des isolateurs et leur durée de vie. Il est donc essentiel de choisir des matériaux et des formes adaptées aux conditions locales.
- Les coûts d’installation et de maintenance : les isolateurs doivent être sélectionnés en tenant compte de leur facilité de mise en œuvre et de leur coût global, incluant les opérations de surveillance, de nettoyage et de remplacement éventuel.
Les enjeux de la maintenance des isolateurs haute tension
Une maintenance régulière et rigoureuse des isolateurs haute tension est primordiale pour garantir la fiabilité et la sécurité des réseaux électriques. Les opérations de maintenance incluent généralement :
- L’inspection visuelle : elle permet de détecter les signes de dégradation ou de détérioration des isolateurs, tels que les fissures, les éclats, les déformations ou les souillures.
- Le nettoyage : il est essentiel pour préserver l’efficacité de l’isolation, en éliminant les dépôts de poussière, de pollution ou de glace qui pourraient favoriser les fuites de courant et les pertes d’énergie.
- Les essais électriques : ils permettent de contrôler le bon fonctionnement des isolateurs et de vérifier leur résistance aux tensions de service et aux surtensions éventuelles.
- Le remplacement : lorsqu’un isolateur est jugé défectueux ou en fin de vie, il doit être remplacé par un modèle neuf et conforme aux exigences du réseau.
En conclusion, les isolateurs haute tension sont des éléments indispensables au bon fonctionnement des lignes électriques aériennes. Leur choix, leur mise en œuvre et leur maintenance sont autant de facteurs clés à maîtriser pour assurer la performance et la pérennité des réseaux de transport d’énergie.
